SC Series I
|
Característica
- De acordo com a norma de segurança ISO 4414, EN 983
- Fluxo total, perda de pressão negligenciável
- Operação simples, sem necessidade de força
- Design compacto.
Faixa de Temperatura
-20°C to +100°C (NBR)
(-4°F to +212°F)
Pressão de Operação
3 inHg (100 mbar) to 360 psi (25 bar),
conexão / desconexão no máximo 200 psi (15 bar)
Compatível com
TST 107.19
TST SV - DN 19
VEJA ABAIXO OS CÓDIGOS E ESPECIFICAÇÕES
|
|
| |
|
|
|
|
| |

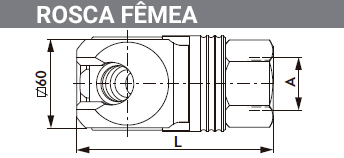

Código
|
Descrição
|
Series
|
Comprimento (mm)
|
| 20500144 |
ENGATE X 3/4" FEMÊA BSP |
I |
11.0 |
| 20500145 |
ENGATE X 1" FEMÊA BSP |
I |
116.0 |
| 20500148 |
ENGATE X 3/4" FEMÊA NPT |
I |
118.0 |
| 20500149 |
ENGATE X 1" FEMÊA NPT |
I |
121.0 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

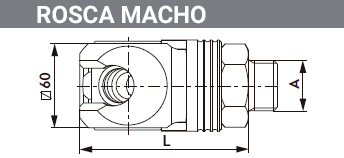

| 20500146 |
EENGATE X 3/4" MACHO BSP |
I |
112.0 |
| 20500147 |
ENGATE X 1" MACHO BSP |
I |
112.0 |
| 20500150 |
ENGATE X 3/4" MACHO NPT |
I |
112.0 |
| 20500151 |
ENGATE X 1" MACHO NPT |
I |
112.0 |
|
|
|
|
|
| |

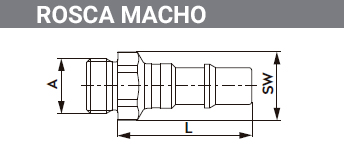

Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|
| 25500082 |
CONECTOR X 3/4" MACHO BSP |
I |
81.0 |
36 |
| 25500083 |
CONECTOR X 1" MACHO BSP |
I |
81.0 |
36 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|
| 25500084 |
CONECTOR X 3/4" FÊMEA BSP |
I |
89.0 |
36 |
| 25500085 |
CONECTOR X 1" FÊMEA BSP |
I |
94.0 |
41 |
|
|
|
| |

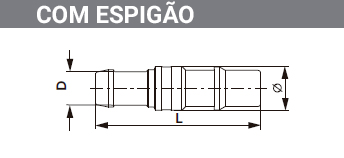

Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Diâmetro
|
| 25500086 |
CONECTOR X 3/4" ESPIGÃO 19MM |
I |
105.0 |
32 |
| 25500087 |
CONECTOR X 1" ESPIGÃO 25MM |
I |
111.0 |
32 |
|
| |
