SC Series D
|
Característica
- De acordo com a norma de segurança ISO 4414, EN 983
- Fluxo total, perda de pressão negligenciável
- Operação simples, sem necessidade de força
- Design compacto.
Faixa de Temperatura
-20°C to +100°C (NBR)
(-4°F to +212°F)
Pressão de Operação
3 inHg (100 mbar) to 360 psi (25 bar),
conexão / desconexão no máximo 200 psi (15 bar)
Compatível com
TST 013
Nitto 20, 30, 40
Cejn 315
Rectus 13
VEJA ABAIXO OS CÓDIGOS E ESPECIFICAÇÕES
|
|
| |
|
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

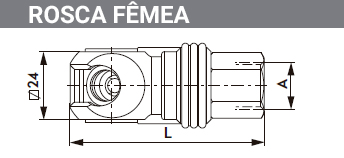

| 20500018 |
ENGATE X 1/4" FEMÊA BSP |
D |
68.5 |
| 20500019 |
ENGATE X 3/8" FEMÊA BSP |
D |
68.5 |
| 20500020 |
ENGATE X 1/2" FEMÊA BSP |
D |
69.5 |
| 20500034 |
ENGATE X 1/4" FEMÊA NPT |
D |
68.5 |
| 20500035 |
ENGATE X 3/8" FEMÊA NPT |
D |
68.5 |
| 20500036 |
ENGATE X 1/2" FEMÊA NPT |
D |
73.5 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

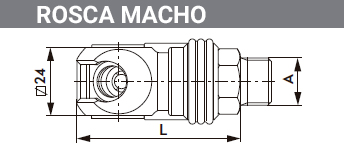

| 20500053 |
ENGATE X 1/4" MACHO BSP |
D |
57.5 |
| 20500021 |
ENGATE X 3/8" MACHO BSP |
D |
57.5 |
| 20500022 |
ENGATE X 1/2" MACHO BSP |
D |
58.5 |
| 20500426 |
ENGATE X 1/4" MACHO NPT |
D |
56.2 |
| 20500037 |
ENGATE X 3/8" MACHO NPT |
D |
56.2 |
| 20500038 |
ENGATE X 1/2" MACHO NPT |
D |
58.5 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

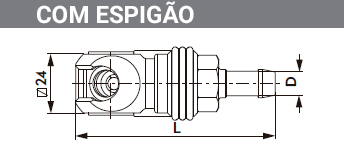

| 20500054 |
ENGATE X 5/16" ESPIGÃO 8MM |
D |
81.5 |
| 20500055 |
ENGATE X 3/8" ESPIGÃO 10MM |
D |
81.5 |
| 20500056 |
ENGATE X 1/2" ESPIGÃO 13MM |
D |
81.5 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

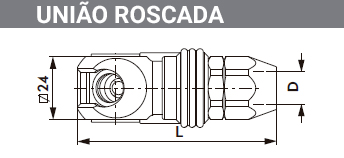

| 20500057 |
ENGATE X UNIÃO ROSCADA 6.5 X 10 |
D |
72.8 |
| 20500058 |
ENGATE X UNIÃO ROSCADA 8 X 12 |
D |
75.8 |
| 20500059 |
ENGATE X UNIÃO ROSCADA 11 X 16 |
D |
80.8 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|

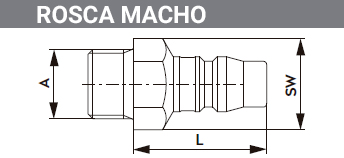

| 25500032 |
CONECTOR X 1/4" MACHO BSP |
D |
32.0 |
14 |
| 25500033 |
CONECTOR X 3/8" MACHO BSP |
D |
32.0 |
19 |
| 25500034 |
CONECTOR X 1/2" MACHO BSP |
D |
32.0 |
24 |
| 25500058 |
CONECTOR X 1/4" MACHO NPT |
D |
28.7 |
14 |
| 25500059 |
CONECTOR X 3/8" MACHO NPT |
D |
28.7 |
19 |
| 25500060 |
CONECTOR X 1/2" MACHO NPT |
D |
33.0 |
24 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|

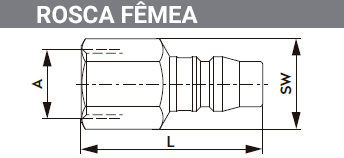

| 25500035 |
CONECTOR X 1/4" FEMÊA BSP |
D |
43.0 |
17 |
| 25500036 |
CONECTOR X 3/8" FEMÊA BSP |
D |
44.0 |
19 |
| 25500037 |
CONECTOR X 1/2" FEMÊA BSP |
D |
48.5 |
27 |
| 25500061 |
CONECTOR X 1/4" FEMÊA NPT |
D |
43.0 |
17 |
| 25500062 |
CONECTOR X 3/8" FEMÊA NPT |
D |
44.0 |
19 |
| 25500063 |
CONECTOR X 1/2" FEMÊA NPT |
D |
49.0 |
27 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Diâmetro
|

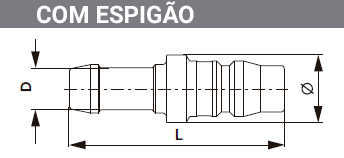

| 25500038 |
CONECTOR X 5/16" ESPIGÃO 8MM |
D |
51.0 |
14 |
| 25500039 |
CONECTOR X 3/8" ESPIGÃO 10MM |
D |
51.0 |
14 |
| 25500040 |
CONECTOR X 1/2" ESPIGÃO 13MM |
D |
51.0 |
16 |
|
| |
