SC Series B1
|
Característica
- De acordo com a norma de segurança ISO 4414, EN 983
- Fluxo total, perda de pressão negligenciável
- Operação simples, sem necessidade de força
- Design compacto.
Faixa de Temperatura
-20°C to +100°C (NBR)
(-4°F to +212°F)
Pressão de Operação
3 inHg (100 mbar) to 360 psi (25 bar),
conexão / desconexão no máximo 200 psi (15 bar)
Compatível com
TST 023, 024
Industrial Interchange 1/4˝
AMFLO C20B
Hansen 1000
Foster 3003
Parker B23
Cejn 310
VEJA ABAIXO OS CÓDIGOS E ESPECIFICAÇÕES
|
|
| |
|
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

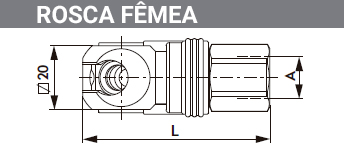

| 20500307 |
ENGATE X 1/4" FEMÊA BSP |
B1 |
65.6 |
| 20500308 |
ENGATE X 3/8" FEMÊA BSP |
B1 |
67.1 |
| 20500309 |
ENGATE X 1/2" FEMÊA BSP |
B1 |
70.6 |
| 20500311 |
ENGATE X 1/4" FEMÊA NPT |
B1 |
65.6 |
| 20500312 |
ENGATE X 3/8" FEMÊA NPT |
B1 |
68.1 |
| 20500313 |
ENGATE X 1/2" FEMÊA NPT |
B1 |
74.1 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

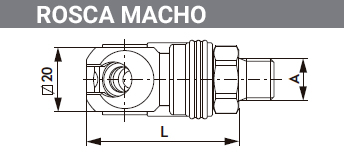

| 20500314 |
ENGATE X 1/4" MACHO BSP |
B1 |
56.6 |
| 20500315 |
ENGATE X 3/8" MACHO BSP |
B1 |
56.6 |
| 20500316 |
ENGATE X 1/2" MACHO BSP |
B1 |
57.6 |
| 20500317 |
ENGATE X 1/4" MACHO NPT |
B1 |
57.8 |
| 20500318 |
ENGATE X 3/8" MACHO NPT |
B1 |
57.8 |
| 20500319 |
ENGATE X 1/2" MACHO NPT |
B1 |
57.6 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

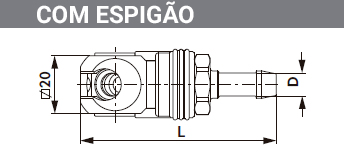

| 20500320 |
ENGATE X 1/4" ESPIGÃO 6MM |
B1 |
68.1 |
| 20500321 |
ENGATE X 5/16" ESPIGÃO 8MM |
B1 |
68.1 |
| 20500322 |
ENGATE X 3/8" ESPIGÃO 10MM |
B1 |
68.1 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|

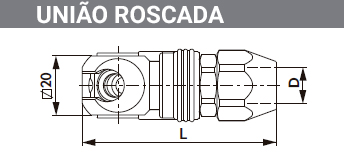

| 20500324 |
ENGATE X UNIÃO ROSCADA 6.5 X 10 |
B1 |
62.6 |
| 20500325 |
ENGATE X UNIÃO ROSCADA 8 X 12 |
B1 |
65.6 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|
| 25500011 |
CONECTOR X 1/8" MACHO BSP |
B1 |
34.0 |
14 |
| 25500012 |
CONECTOR X 1/4" MACHO BSP |
B1 |
31.0 |
14 |
| 25500014 |
CONECTOR X 1/4" MACHO NPT |
B1 |
30.7 |
14 |
| 25500069 |
CONECTOR X 3/8" MACHO NPT |
B1 |
32.7 |
19 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|

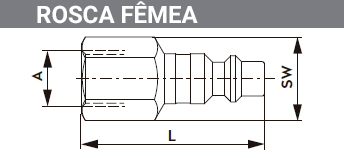

| 25500016 |
CONECTOR X 1/4" FEMÊA BSP |
B1 |
43.0 |
17 |
| 25500018 |
CONECTOR X 1/4" FEMÊA NPT |
B1 |
43.0 |
17 |
| 25500274 |
CONECTOR X 3/8" FEMÊA NPT |
B1 |
45.0 |
19 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Diâmetro
|

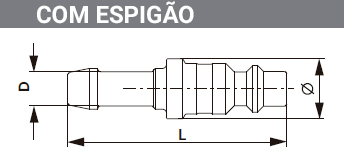

| 25500019 |
CONECTOR X 1/4" ESPIGÃO 6MM |
B1 |
51.0 |
14 |
| 25500020 |
CONECTOR X 5/16" ESPIGÃO 8MM |
B1 |
51.0 |
14 |
| 25500021 |
CONECTOR X 3/8" ESPIGÃO 10MM |
B1 |
51.0 |
14 |
|
| |
